Solidne filtry siatkowe i stalowe do różnych zastosowań — praktyczny przewodnik

Wybór odpowiedniego filtra to decyzja wpływająca na jakość procesu, trwałość instalacji i koszty eksploatacji. W artykule wyjaśnię, kiedy warto postawić na lekkie, ekonomiczne rozwiązania, a kiedy niezbędne są konstrukcje ze specjalnych stopów i warstw filtracyjnych. Przedstawię zalety poszczególnych rozwiązań, zasady doboru oraz praktyczne wskazówki dotyczące konserwacji — z myślą o inżynierach, osobach odpowiedzialnych za utrzymanie ruchu oraz inwestorach planujących system filtracji.

Dlaczego wybór filtra ma znaczenie

Filtr nie jest jedynie elementem instalacji — to komponent decydujący o efektywności procesu. Źle dobrany może powodować zwiększony opór, częste przestoje i konieczność przedwczesnej wymiany. Z kolei właściwie dobrany filtr poprawia jakość medium, wydłuża żywotność maszyn i minimalizuje koszty operacyjne.

„Dobrze dobrany filtr to inwestycja, która zwraca się w postaci mniejszej liczby awarii i niższych kosztów utrzymania.”

W praktyce rozróżniamy rozwiązania proste i ekonomiczne oraz bardziej zaawansowane konstrukcje. Wśród popularnych opcji znajdują się filtry siatkowe, filtry ze stali nierdzewnej oraz filtry warstwowe. Każde z tych rozwiązań ma swoje miejsce — ważne, aby świadomie dopasować technologię do warunków pracy i oczekiwanego efektu.

Rodzaje filtrów i ich zastosowanie

Poniżej omówię trzy podstawowe grupy filtrów najczęściej stosowanych w przemyśle, instalacjach wodnych i systemach HVAC.

Filtry siatkowe — prostota i ekonomia

Filtry siatkowe to rozwiązanie o prostej konstrukcji: siatka metalowa lub syntetyczna zatrzymuje zanieczyszczenia mechaniczne, a medium przepływa przez oczka o określonej wielkości. Ich zaletami są niska cena, łatwość montażu i prosta obsługa. Stosuje się je w instalacjach wodnych, systemach chłodzenia oraz tam, gdzie zanieczyszczenia mają relatywnie dużą wielkość.

Do najważniejszych cech należą: różne rozmiary oczek (od milimetrów do mikronów w specyficznych rozwiązaniach), możliwość łatwego czyszczenia (płukanie, mechaniczne szczotkowanie) oraz szybka wymiana. Warianty wykonane ze stali lub stopów są bardziej odporne na uszkodzenia mechaniczne.

„W szybko zanieczyszczających się układach prosty filtr siatkowy często okazuje się najbardziej efektywnym rozwiązaniem.”

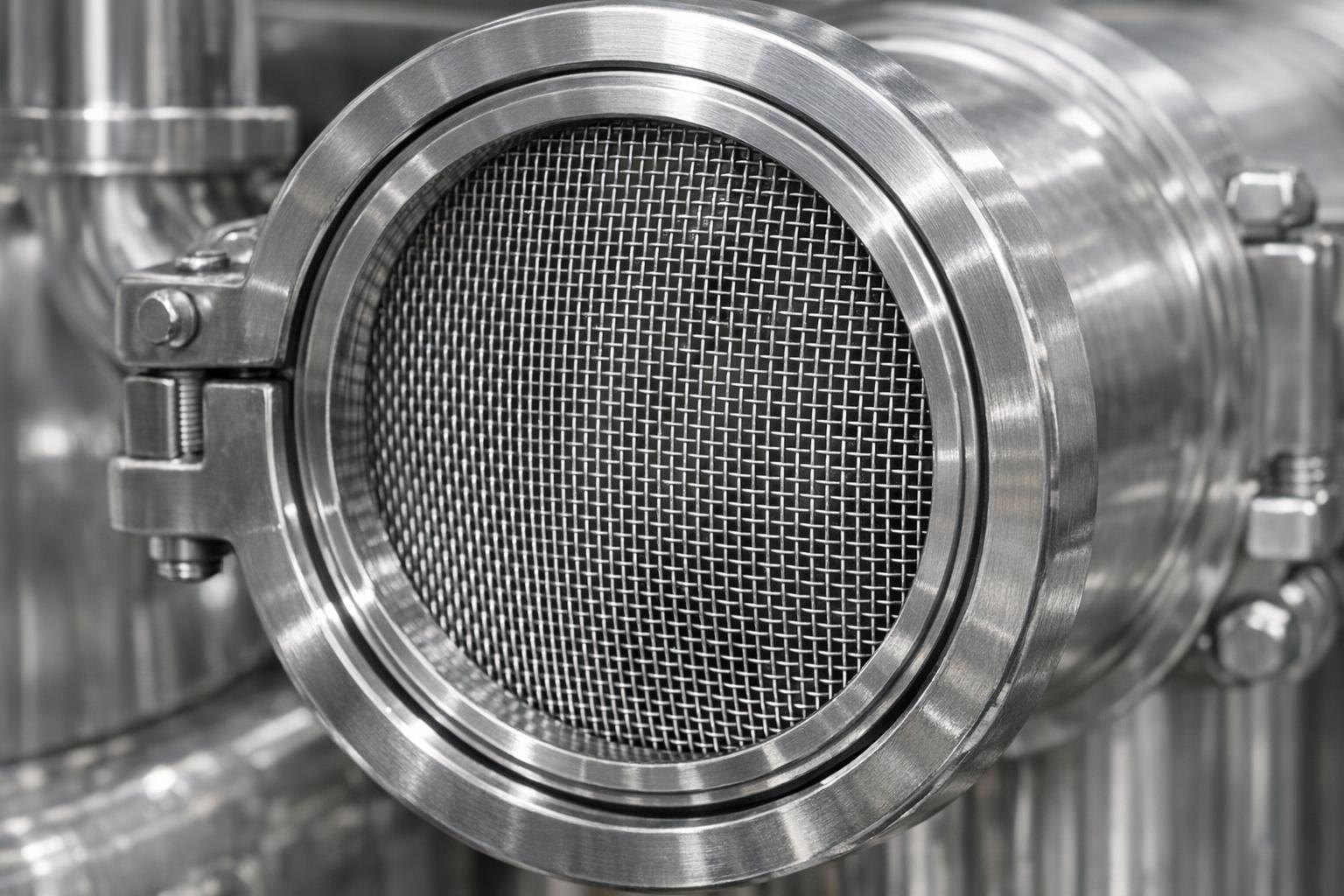

Typowy filtr siatkowy w instalacji wodnej — prostota konstrukcji i szybka obsługa

Filtry ze stali nierdzewnej — trwałość i higiena

Filtry ze stali nierdzewnej łączą wytrzymałość mechaniczną z odpornością na korozję i wysokie temperatury. To rozwiązanie preferowane tam, gdzie kluczowa jest czystość medium, brak reakcji chemicznych z elementami konstrukcji oraz długi okres eksploatacji. Znajdują zastosowanie w przemyśle spożywczym, farmaceutycznym, chemicznym oraz w instalacjach kotłowych.

Atuty tych filtrów to: długa żywotność, łatwość sterylizacji (stożki, elementy zraszane parą), możliwość pracy w szerokim zakresie temperatur i ciśnień oraz estetyczny i higieniczny wygląd. Minusem może być wyższy koszt początkowy, który jednak często rekompensuje się mniejszą liczbą wymian i niższymi kosztami serwisu.

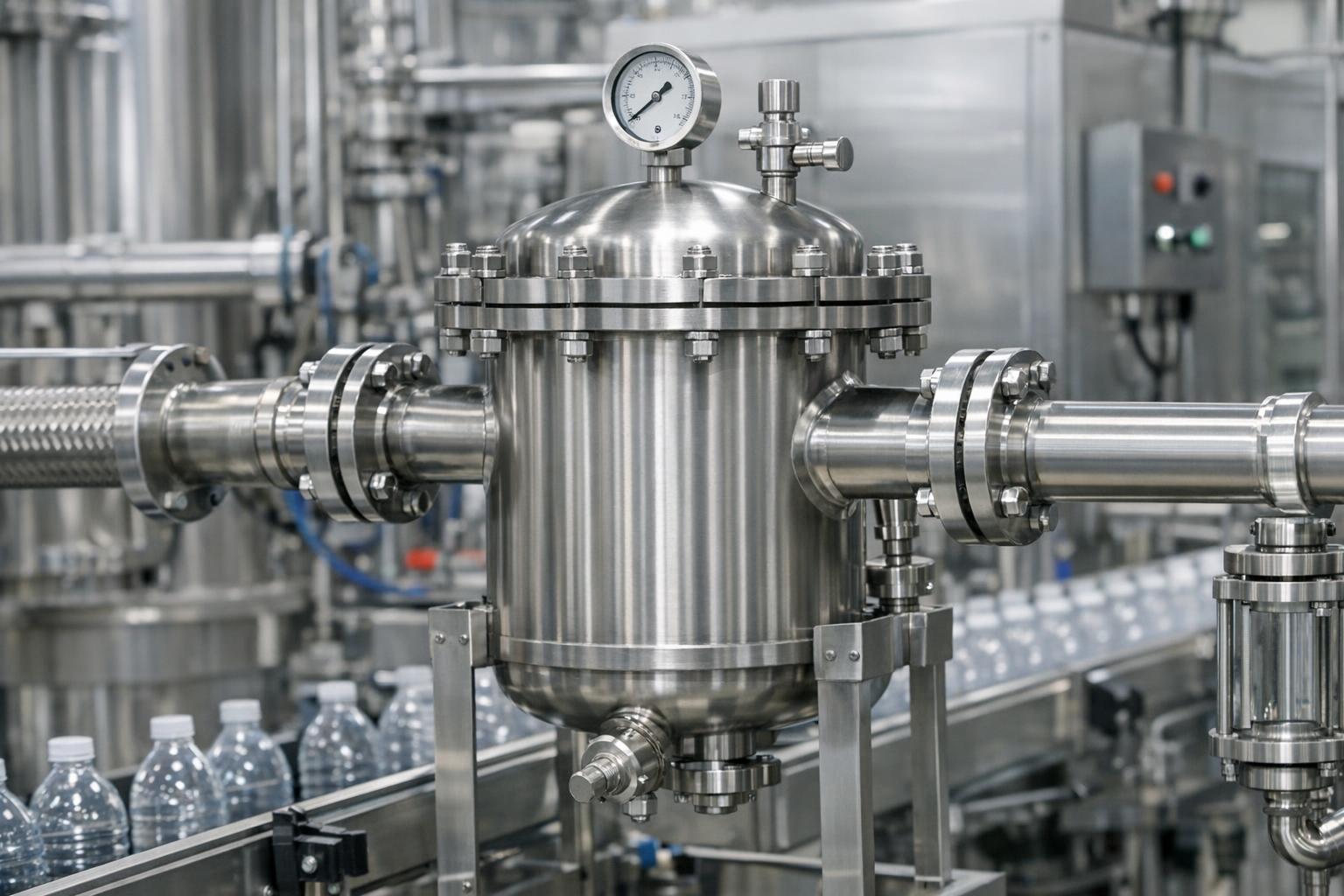

Filtr ze stali nierdzewnej w zakładzie produkcyjnym — przykład zastosowania w branży spożywczej

Filtry warstwowe — wysoka precyzja separacji

Filtry warstwowe to konstrukcje, w których medium przepływa przez kilka warstw o różnej gęstości i strukturze. Taka budowa pozwala na stopniowe wychwytywanie zanieczyszczeń o różnej wielkości: większe zatrzymywane są w pierwszych warstwach, a drobne osadzają się głębiej.

Ich zalety to wysoka skuteczność filtracji, niższe spadki ciśnienia przy dużej efektywności separacji oraz możliwość projektowania filtrów pod konkretne wymagania procesowe. Stosuje się je tam, gdzie oczekiwana jest wysoka jakość filtracji przy minimalizacji częstotliwości wymiany elementów filtracyjnych — np. w uzdatnianiu wody technologicznej, procesach galwanicznych czy systemach odzysku medium.

Porównanie — szybka tabela

Jak dobierać filtr — praktyczne kryteria

Dobór filtra powinien opierać się na analizie warunków pracy i wymagań jakościowych. Oto kryteria, które warto uwzględnić przy wyborze:

• Charakter medium — skład chemiczny, abrazywność, temperatura.
• Wielkość i rodzaj zanieczyszczeń — grubość cząstek, włókna, muł.
• Przepływ i maksymalne ciśnienie pracy — dopasowanie przekroju i konstrukcji.
• Wymagania sanitarno‑higieniczne — możliwość sterylizacji, certyfikaty.
• Częstotliwość konserwacji i poziom automatyzacji procesu czyszczenia.
• Koszty całkowite — inwestycja, eksploatacja, czas przestojów.

Praktyczna wskazówka: zamiast szukać najtańszego rozwiązania warto obliczyć koszt cyklu życia (LCC). Wytrzymalszy filtr ze stali może być droższy na starcie, ale w wielu przypadkach zapewni niższe koszty eksploatacji i mniejsze ryzyko awarii.

Projektowanie filtrów — co warto wiedzieć

Projektując filtr, należy zwrócić uwagę na kilka parametrów technicznych: oczekiwaną przepustowość instalacji, spadek ciśnienia przy różnych stopniach zabrudzenia, rodzaj przyłączy i kompatybilność z istniejącą infrastrukturą. W przypadku filtrów ze stali nierdzewnej ważne jest dobranie odpowiedniego gatunku stali (np. 304 vs 316) — w zależności od ekspozycji na chlor, kwasy lub zasady.

Ważnym elementem jest też dobór wielkości oczek w przypadku filtrów siatkowych — zbyt duże oczka przepuszczą krytyczne zanieczyszczenia, zbyt drobne spowodują nadmierny spadek ciśnienia i szybsze zapychanie. W filtracji precyzyjnej często stosuje się kombinację siatek o różnej gęstości lub wkładów warstwowych.

Konserwacja i eksploatacja — jak zapewnić długą żywotność

Systematyczna konserwacja to klucz do długiej pracy filtrów. Podstawowe czynności to regularne przeglądy, kontrola stanu powierzchni filtracyjnej, usuwanie osadu oraz monitorowanie parametrów pracy (ciśnienie, przepływ). W przypadku filtrów warstwowych często stosuje się procedury płukania odwrotnego lub wymiany wkładów zgodnie z harmonogramem opartym na pomiarach spadku ciśnienia.

Metody czyszczenia zależą od typu filtra: filtry metalowe można czyścić mechanicznie, płukać wodą lub stosować środki chemiczne; filtry warstwowe nie zawsze da się regenerować — czasem konieczna jest wymiana wkładów. Dokumentacja producenta oraz dobre praktyki eksploatacyjne pozwalają zoptymalizować częstotliwość prac serwisowych i zmniejszyć koszty.

Przykłady zastosowań według branż

Różne branże stawiają odmienne wymagania systemom filtracyjnym. Oto kilka praktycznych przykładów:

• Przemysł spożywczy — dominują rozwiązania ze stali nierdzewnej, które łatwo poddają się myciu i sterylizacji.
• Wodociągi i uzdatnianie wody — na wstępnym etapie często stosuje się filtry siatkowe, natomiast na dalszych etapach — filtry warstwowe o wysokiej skuteczności.
• Przemysł chemiczny — w zależności od agresywności medium preferowane są filtry ze stali nierdzewnej lub specjalne stopy odporne na korozję.
• Motoryzacja i hydraulika — filtry siatkowe oraz elementy ze stali stosowane są tam, gdzie potrzebna jest ochrona pomp i zaworów przed zanieczyszczeniami mechanicznymi.

Porady zakupowe — co pytać dostawcę

Przed zamówieniem warto zwrócić uwagę na kwestie, które ułatwią wybór i zapobiegną problemom:

• Poproś o dane techniczne: maksymalne ciśnienie, zakres temperatur, wielkość oczek, spadek ciśnienia przy przepływie roboczym.
• Sprawdź certyfikaty materiałów — szczególnie w branżach regulowanych (spożywcza, farmacja).
• Zapytaj o opcje czyszczenia i dostępne wersje serwisowe (wkłady wymienne, systemy płukania).
• Ustal warunki gwarancji i dostępność części zamiennych.
• Poproś o referencje i przykłady zastosowań podobnych do Twoich warunków pracy.

Inwestycja w jakość — kiedy warto dopłacić

Istnieją sytuacje, w których opłaca się zainwestować w droższy filtr: krytyczne procesy produkcyjne, instalacje o wysokich wymaganiach higienicznych, środowiska silnie korozyjne lub miejsce, gdzie koszt przestoju jest bardzo wysoki. W takich przypadkach filtry ze stali nierdzewnej lub zaawansowane filtry warstwowe mogą okazać się bardziej ekonomiczne w perspektywie całego okresu eksploatacji.

Przykładowe scenariusze użytkowania

Oto trzy krótkie scenariusze pokazujące, jak dobór filtra wpływa na eksploatację:

1. Mała oczyszczalnia przemysłowa wybiera filtry siatkowe na etap wstępny — redukcja dużych zanieczyszczeń, łatwe czyszczenie i niskie koszty.
2. Zakład mleczarski inwestuje w filtry ze stali nierdzewnej — spełnienie norm higienicznych, łatwość mycia CIP i długa żywotność.
3. Fabryka lakierów stosuje filtry warstwowe w obiegu odzysku rozpuszczalników — wysoka skuteczność separacji i redukcja strat materiału.

Podsumowanie i rekomendacje

Wybór między filtrami siatkowymi, filtrami ze stali nierdzewnej i filtrami warstwowymi powinien być wynikiem analizy technicznej, ekonomicznej i operacyjnej. Proste filtry siatkowe sprawdzają się tam, gdzie dominują większe zanieczyszczenia i istotna jest niska cena. Stal nierdzewna to inwestycja w trwałość i higienę, niezbędna w branżach wymagających sterylności. Filtry warstwowe oferują największą precyzję filtracji i są optymalne, gdy potrzebny jest wysoki stopień oczyszczania przy minimalizacji spadków ciśnienia.

Przy zakupie warto kierować się kosztami cyklu życia urządzenia, dostępnością serwisu oraz praktycznymi warunkami pracy. Dobrze zaprojektowany system filtracyjny to nie tylko element ochronny, ale realny czynnik poprawiający efektywność i bezpieczeństwo procesów technologicznych.

FAQ

P: Kiedy lepiej wybrać filtry siatkowe niż warstwowe?
O: Gdy zanieczyszczenia mają większe rozmiary, priorytetem jest niski koszt inwestycji i prosta obsługa. Filtry siatkowe sprawdzają się na wstępnych etapach filtracji.

P: Czy filtry ze stali nierdzewnej nadają się do mycia w CIP?
O: Tak — wysokiej jakości stopy stali nierdzewnej są projektowane z myślą o myciu CIP oraz częstej sterylizacji.

P: Jak często trzeba wymieniać wkłady w filtrach warstwowych?
O: To zależy od stopnia zanieczyszczenia medium i wielkości przepływu; zwykle harmonogram oparty na pomiarze spadku ciśnienia pozwala optymalizować moment wymiany.

P: Czy możliwe jest czyszczenie filtrów siatkowych bez demontażu?
O: W wielu systemach tak — stosuje się płukanie przeciwprądowe lub zintegrowane mechanizmy czyszczące, ale szczegóły zależą od konstrukcji.

P: Co jest ważniejsze: niższy koszt zakupu czy trwałość?
O: Najlepiej patrzeć na całkowity koszt posiadania (LCC). Tańszy filtr może generować wyższe koszty eksploatacji i więcej przestojów.
